エンジンマウント 【1/5】
【製品サイズ】148×152×H100
【材質】SPH440 t8
【特徴】厚板8ｍｍで高張力440材を200トンプレスで加工できる工程設計
【材質】SPH440 t8
【特徴】厚板8ｍｍで高張力440材を200トンプレスで加工できる工程設計

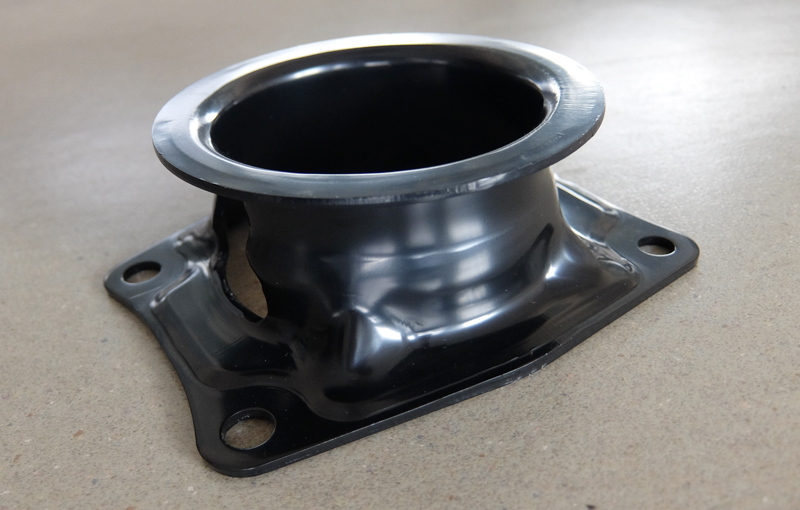

エンジンマウント 【2/5】
【製品サイズ】134×154×H53 (ツバ部外形Φ120)
【材質】SAPH440 t3.2
【特徴】3.2ｍｍの深絞り+拡管の製品
【材質】SAPH440 t3.2
【特徴】3.2ｍｍの深絞り+拡管の製品

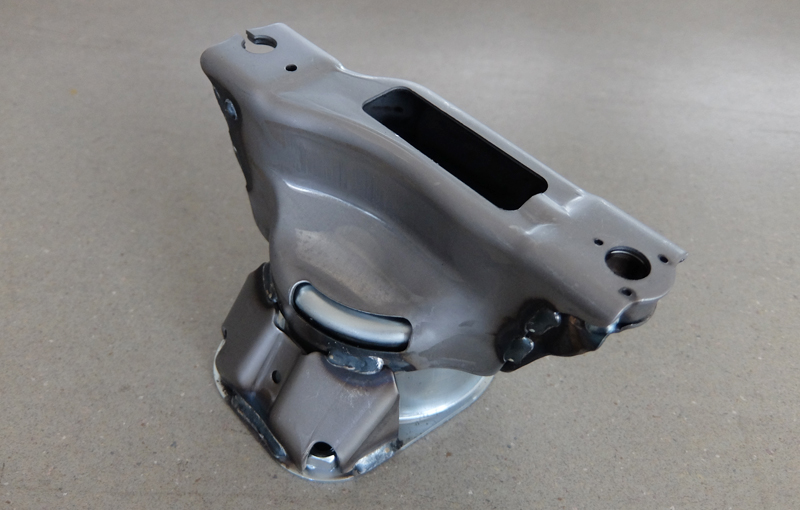

エンジンマウント 【3/5】
【製品サイズ】135×180×H113
【材質】JSH440 t2.6, SPHE t2.3
【特徴】全5部品を単工程でASSYし、寸法ばらつき抑制
【材質】JSH440 t2.6, SPHE t2.3
【特徴】全5部品を単工程でASSYし、寸法ばらつき抑制

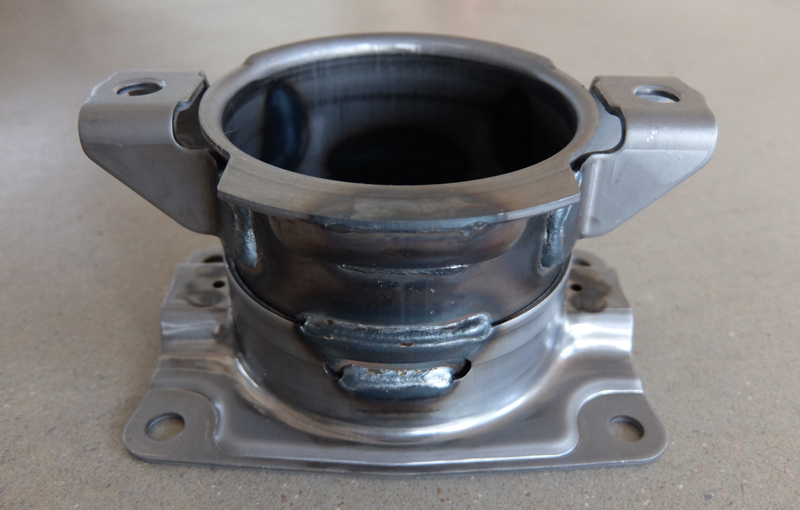

エンジンマウント 【4/5】
【製品サイズ】133×170×H90
【材質】SAPH440 t2.0, SAPH440 t2.6
【特徴】全5部品構成の成形
【材質】SAPH440 t2.0, SAPH440 t2.6
【特徴】全5部品構成の成形

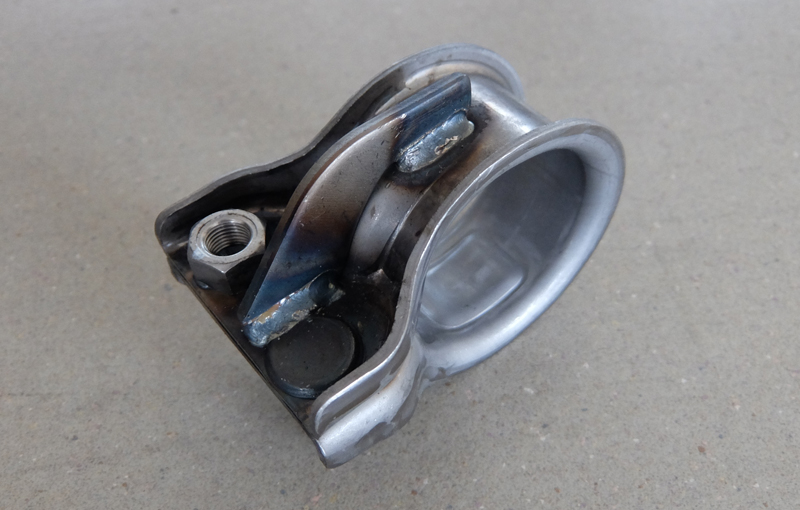

エンジンマウント 【5/5】
【製品サイズ】115×75×H93
【材質】SAPH440 t3.2, SAPH440 t4.5
【特徴】本体金具は一体成形部品ボロンボルトの溶接あり
【材質】SAPH440 t3.2, SAPH440 t4.5
【特徴】本体金具は一体成形部品ボロンボルトの溶接あり
スライドドアヒンジ 【1/2】
【製品サイズ】120×78×H56
【材質】JSH590 t5.6
【特徴】ハイテン590材で厚板5.6ｍｍのスライドドア製品
【材質】JSH590 t5.6
【特徴】ハイテン590材で厚板5.6ｍｍのスライドドア製品

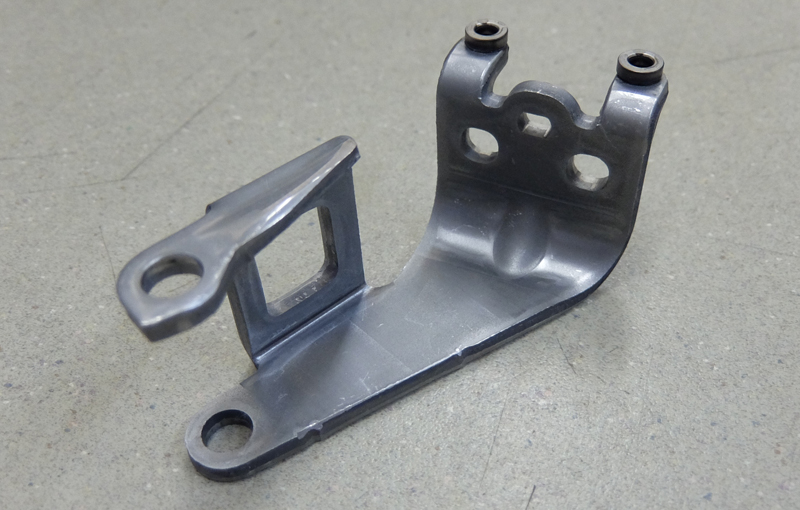

スライドドアヒンジ 【2/2】
【製品サイズ】85×170×H57
【材質】SPH440 ｔ6.0
【特徴】440材で板厚6ｍｍのスライドドア製品
【材質】SPH440 ｔ6.0
【特徴】440材で板厚6ｍｍのスライドドア製品
シート用部品 【1/2】
【製品サイズ】68×292×H95
【材質】JSH590 t2.3
【特徴】ハイテン590材の絞り部品
【材質】JSH590 t2.3
【特徴】ハイテン590材の絞り部品

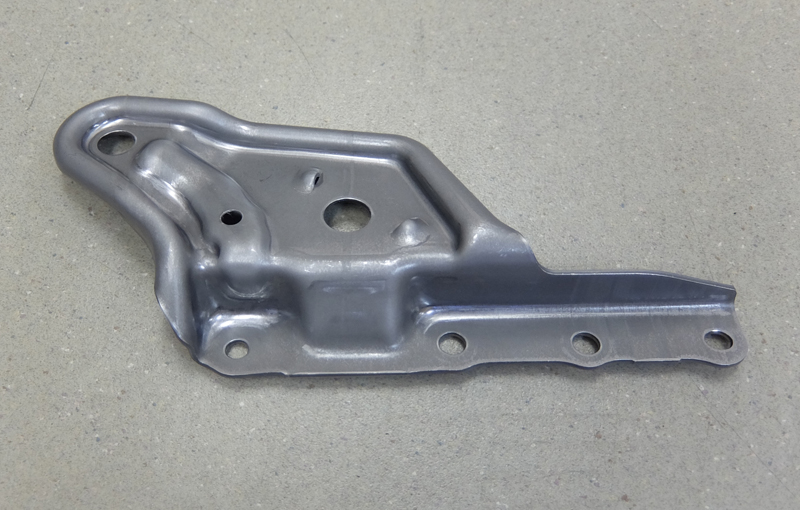

シート用部品 【2/2】
【製品サイズ】110×260×H40
【材質】JSH590 t2.3
【特徴】ハイテン590材の順送整形部品
【材質】JSH590 t2.3
【特徴】ハイテン590材の順送整形部品
足回り部品 【1/3】
【製品サイズ】53×53×H34
【材質】SPH440 t2.6
【特徴】絞り加工を行った本体部品にバルジ加工を行った子部品を、
センターズレを最小限に抑えてプロジェクション溶接している
【用途】ストラットマウントアッパー
【材質】SPH440 t2.6
【特徴】絞り加工を行った本体部品にバルジ加工を行った子部品を、
センターズレを最小限に抑えてプロジェクション溶接している
【用途】ストラットマウントアッパー

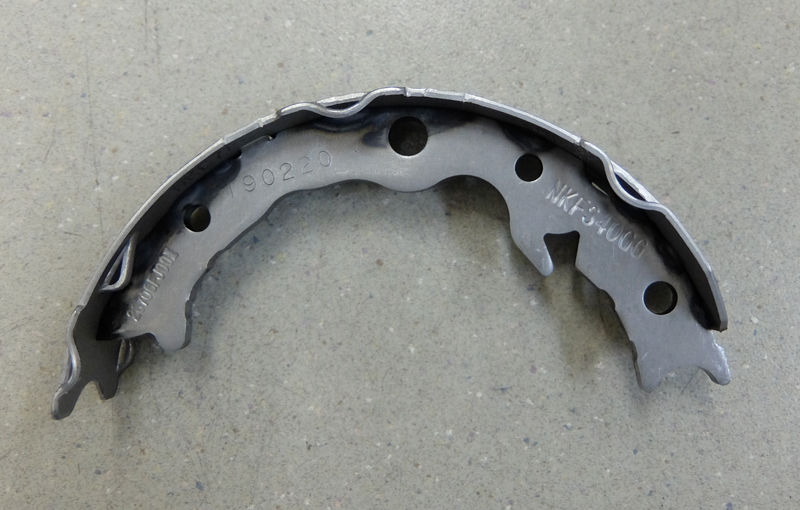

足回り部品 【2/3】
【製品サイズ】76×161×H35
【材質】SPH440 t6.0
【特徴】6ｍｍの製品の切断面をシェービング加工し切断面に抵抗溶接
【用途】ブレーキシュー
【材質】SPH440 t6.0
【特徴】6ｍｍの製品の切断面をシェービング加工し切断面に抵抗溶接
【用途】ブレーキシュー

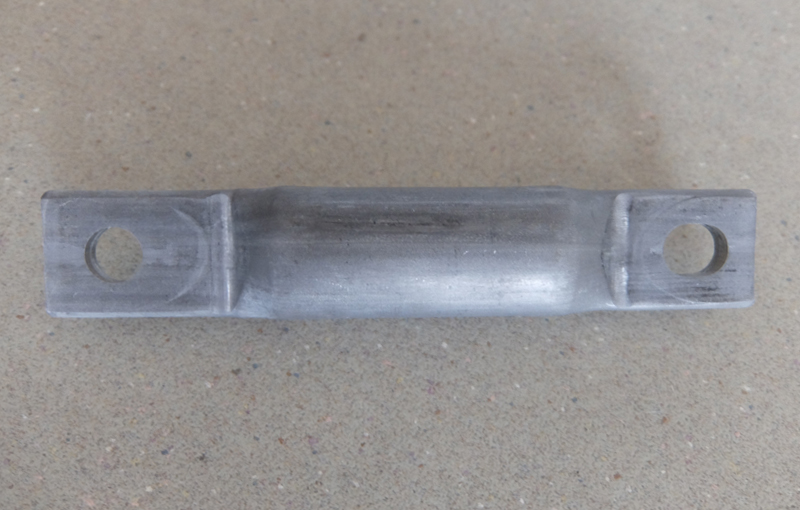

足回り部品 【3/3】
【製品サイズ】34×177×H34
【材質】STAM290GA t3.2
【特徴】電縫管を使用し鍛造品と比較し軽量化を実現
【用途】トレーリングアームシャフト
【材質】STAM290GA t3.2
【特徴】電縫管を使用し鍛造品と比較し軽量化を実現
【用途】トレーリングアームシャフト

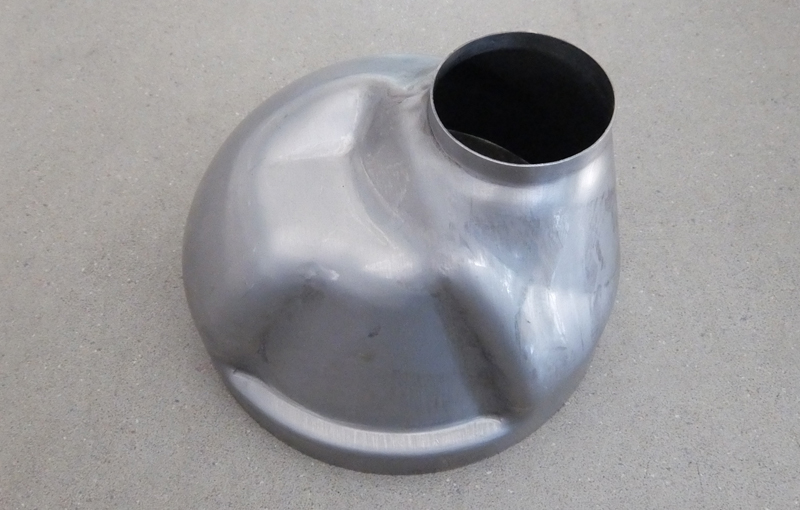

排気系部品 【1/3】
【製品サイズ】205×205×H130
【材質】NSS436 t1.5
【特徴】大物部品でのステンレスの絞り形状
【材質】NSS436 t1.5
【特徴】大物部品でのステンレスの絞り形状

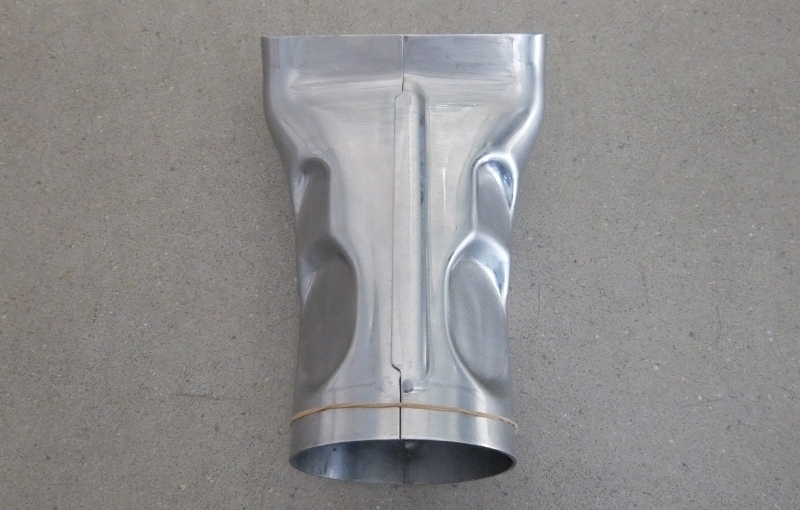

排気系部品 【2/3】
【製品サイズ】80×120×H130
【材質】SUS436
【特徴】排気系部品のため、嵌合が重要な部品
【材質】SUS436
【特徴】排気系部品のため、嵌合が重要な部品

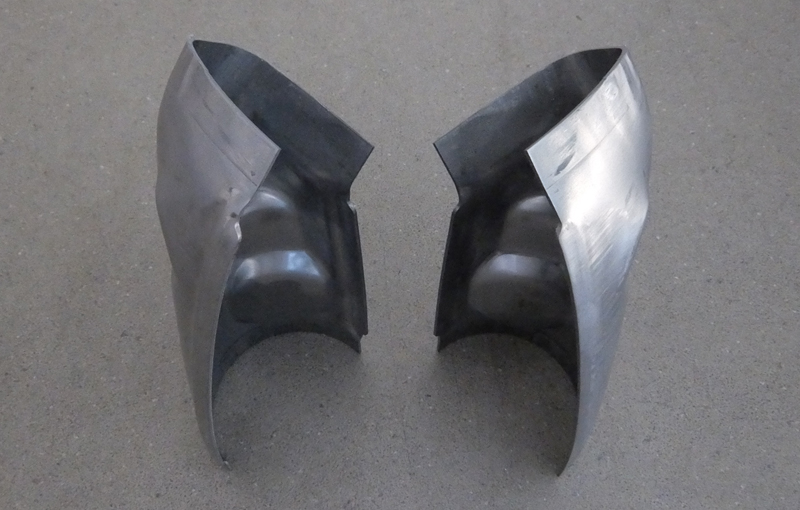

排気系部品 【3/3】

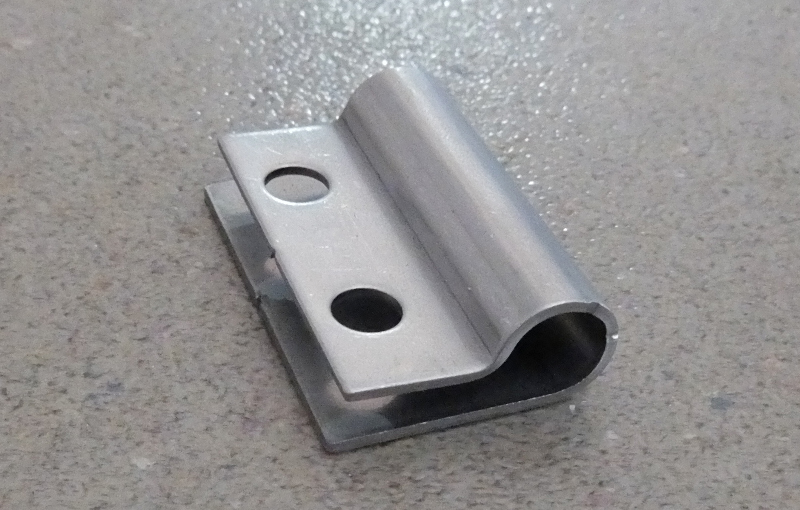

コンソール用ヒンジ 【1/2】
【製品サイズ】56×56×H47
【材質】SUS 304 t1.2
【特徴】内装部品のため、油塗布なしでSUS304材加工
【材質】SUS 304 t1.2
【特徴】内装部品のため、油塗布なしでSUS304材加工

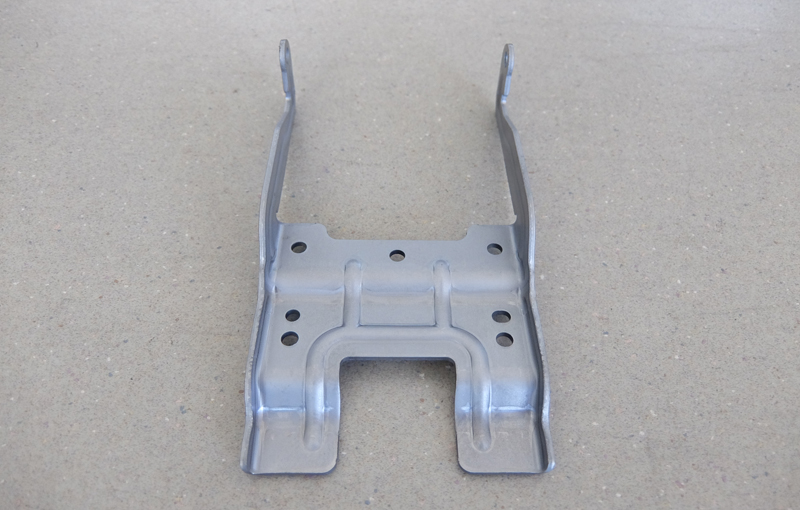

コンソール用ヒンジ 【2/2】
【製品サイズ】105×185×H50
【材質】SPHC t2.6
【特徴】コンソールヒンジ（内装部品）
【材質】SPHC t2.6
【特徴】コンソールヒンジ（内装部品）

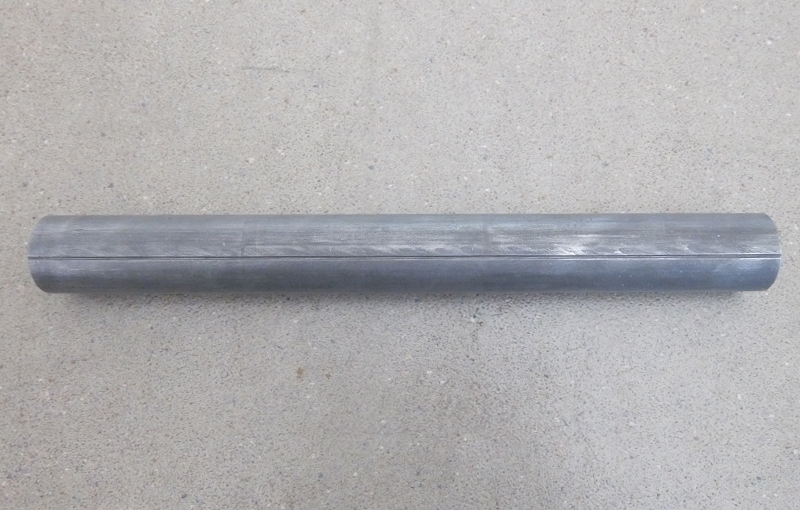

カムシャフト 【1/3】
【製品サイズ】28×250×H28
【材質】STKM13C t3.0
【特徴】鋼管の内径部増肉をプレス加工で実現
【用途】カムシャフト（軸部）
【材質】STKM13C t3.0
【特徴】鋼管の内径部増肉をプレス加工で実現
【用途】カムシャフト（軸部）

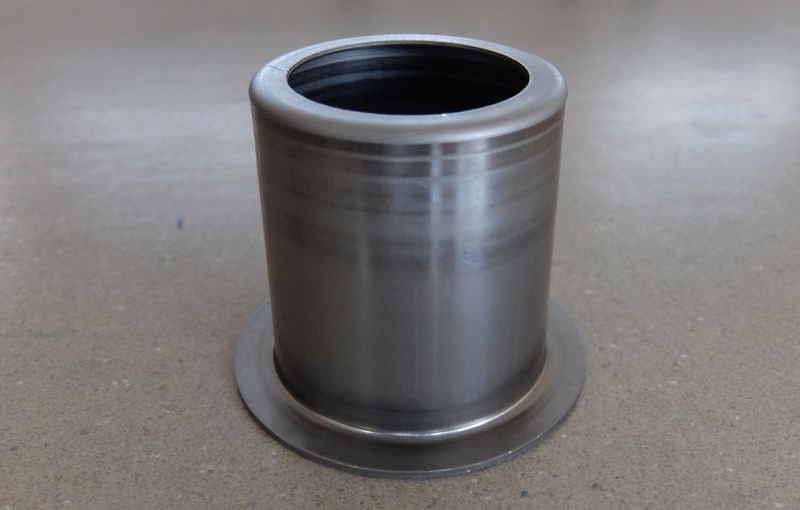

ブッシュ用金具 【2/3】
【製品サイズ】90×90×H72
【材質】SPHE t1.6
【特徴】1.6ｍｍの深絞り
【材質】SPHE t1.6
【特徴】1.6ｍｍの深絞り

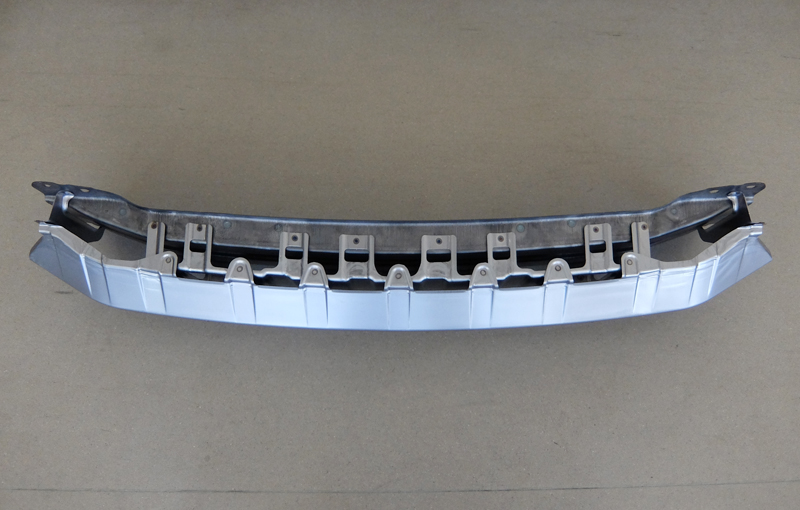

バンパーリンフォース 【3/3】
【製品サイズ】1200×220×H160
【特徴】バンパーの部品で、ダイクエンチ（980相当材）、590材、440材、メッキ鋼板と異なる材種をロボットで64打点 スポット溶接している
【特徴】バンパーの部品で、ダイクエンチ（980相当材）、590材、440材、メッキ鋼板と異なる材種をロボットで64打点 スポット溶接している
バンパーリンフォース
【製品サイズ】1200×220×H160
【特徴】バンパーの部品で、ダイクエンチ（980相当材）、590材、440材、メッキ鋼板と異なる材種をロボットで64打点 スポット溶接している
【特徴】バンパーの部品で、ダイクエンチ（980相当材）、590材、440材、メッキ鋼板と異なる材種をロボットで64打点 スポット溶接している
